همه چیز درباره ریسه های نواری مدرن؛ چرا نورپردازی خطی جایگزین روش های سنتی شد

با پیشرفت فناوری نیمه هادی ها در دو دهه اخیر، صنعت روشنایی ساختمان دستخوش دگرگونی بنیادین شده است. لامپ های رشته ای و فلورسنت پرمصرف جای خود را به ماژول های نوری با بازده بالا داده اند. در این میان، ریسه های نواری ال ای دی به دلیل انعطاف مکانیکی، مصرف پایین انرژی، طول عمر بالا و قابلیت کنترل دقیق نور، به یکی از پرکاربردترین تجهیزات در پروژه های ساختمانی، تجاری و صنعتی تبدیل شده اند.

امروزه ریسه های نواری از یک چراغ تزئینی صرف خارج شده و به عنوان منبع نور اصلی یا مکمل معماری، در اجرای نورهای مخفی، لاین های نوری مدرن، ویترین فروشگاه ها و روشنایی اضطراری به کار گرفته می شوند. با این حال، تنوع بالای این محصولات در بازار و وجود اصطلاحات فنی متعدد، اغلب خریداران و حتی مجریان برق را در انتخاب مدل مناسب سردرگم می کند. در این مقاله به بررسی موشکافانه ساختار، انواع و نکات کلیدی خرید این تجهیزات می پردازیم.

بخش اول: کالبدشکافی ریسه نواری؛ اجزای تشکیل دهنده

یک ریسه نواری ال ای دی استاندارد از چند جزء اصلی تشکیل شده که هماهنگی آن ها کیفیت خروجی را مشخص می کند:

۱. بُرد مدار چاپی منعطف : نواری از جنس مس و پلی آمید که جریان الکتریکی را منتقل کرده و گرمای چیپ ها را دفع می کند. ضخامت لایه مس (معمولاً ۱ یا ۲ اونس) تعیین کننده دوام و عدم افت ولتاژ در طول مسیر است.

۲. چیپ های ال ای دی: منابع نوری لحیم شده روی برد که با بازده نوری بر حسب لومن بر وات (lm/W) سنجیده می شوند.

۳. مقاومت ها و درایورهای خطی: برای محدود کردن و تثبیت جریان ورودی به هر بخش از ال ای دی ها.

۴. چسب حرارتی پشت نوار: معمولاً چسب های نسوز دوطرفه (نظیر 3M) جهت اتصال محکم به سطوح مختلف.

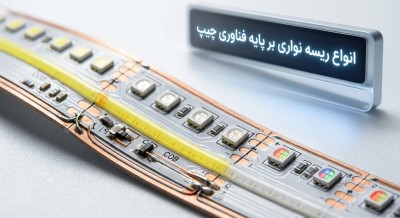

بخش دوم: انواع ریسه نواری بر پایه فناوری چیپ

۱. ریسه های نواری SMD (فناوری نصب سطحی)

در ریسه های سنتی تر از دیودهای SMD با کدهای مشخص استفاده می شود. عدد چهاررقمی نشان دهنده ابعاد چیپ بر حسب دهم میلی متر است:

• SMD 2835: یکی از بهینه ترین چیپ های بازار با اتلاف گرمای کم و بهره نوری بالا، مناسب نور مخفی و زیرکابینتی.

• SMD 5050: چیپ های بزرگ تر که معمولاً برای مدل های رنگی (RGB) جهت ترکیب سه رنگ اصلی قرمز، سبز و آبی به کار می روند.

۲. نسل نوین؛ ریسه های نواری COB (Chip on Board)

بزرگ ترین مشکل ریسه های قدیمی، ایجاد نقاط نورانی جداگانه بود که چشم را خسته می کرد. در فناوری نوین COB، صدها میکروچیپ مستقیماً بدون قاب پلاستیکی روی برد سوار شده و با لایه ای یکپارچه از فسفر پوشانده می شوند. نتیجه این فرایند، ایجاد خط نوری کاملاً یکدست و بدون سایه است.

برای ارزیابی و استعلام مشخصات مدل های مختلف تک رنگ و چندرنگ، خریداران می توانند کاتالوگ تخصصی انواع ریسه نواری را در فروشگاه تخصصی الکتروآریاز بررسی کنند.

بخش سوم: دسته بندی ریسه ها بر اساس ولتاژ کاری و ایمنی

یکی از مهم ترین تصمیمات پیش از خرید، تعیین ولتاژ کاری سیستم روشنایی است:

الف) ریسه های ولتاژ ایمن (۱۲ ولت و ۲۴ ولت DC)

• مزایا: خطرات شوک الکتریکی و آتش سوزی در آن ها نزدیک به صفر است. فواصل برش بسیار کوتاهی دارند (معمولاً هر ۲.۵ تا ۵ سانتی متر)، که امکان کار در ظریف ترین باکس ها را فراهم می کند.

• کاربرد: فضاهای مسکونی، لاین های نوری کناف، حمام، قفسه کمد و دکوراسیون داخلی.

• نکته فنی: مدل های ۲۴ ولت در مقایسه با ۱۲ ولت، افت ولتاژ کمتری در متراژهای بالاتر دارند و برای شاخه های بلندتر ترجیح داده می شوند.

ب) ریسه های ولتاژ بالا (۲۲۰ ولت مستقیم AC)

• نیازمند سوکت پل دیودی ساده بوده و مستقیماً به برق شهر متصل می شوند. فواصل برش آن ها طولانی تر است (هر ۱ متر) و ضخامت بیشتری دارند. این مدل ها بیشتر در نماهای ساختمانی بیرونی یا پروژه های عمرانی با طول زیاد کاربرد دارند.

بخش چهارم: ملزومات حیاتی نصب و پایداری عملکرد

خرید ریسه نواری باکیفیت تنها نیمی از معادله است. سیستم های ال ای دی حساسیت بالایی نسبت به حرارت و نوسانات جریان دارند. نادیده گرفتن دو بخش زیر، طول عمر کار را به شدت کاهش می دهد:

۱. سیستم دفع حرارت و فرم دهی نوری (پروفیل لاین نوری)

دشمن شماره یک نیمه هادی های ال ای دی، تجمع حرارت است. اگر گرمای تولیدی تخلیه نشود، چیپ ها به مرور زمان دچار افت شدت نور یا تغییر طیف رنگی می شوند. استفاده از پروفیل های آلومینیومی استاندارد به عنوان هیت سینک عمل کرده و حرارت را از برد دور می سازد. همچنین دیفیوزرهای پلی کربنات مات، از زنندگی نور جلوگیری می کنند.

جهت اطلاع از ابعاد شیارها، انواع مقاطع توکار، روکار و آویز، دسترسی به لیست مدل های پروفیل لاین نوری برای هماهنگی با مجریان کناف و ام دی اف ضروری خواهد بود.

۲. مهندسی تغذیه؛ انتخاب مبدل توان استاندارد

ریسه های ولتاژ پایین (۱۲ و ۲۴ ولت) نیازمند منبع تغذیه سوئیچینگ هستند که برق ۲۲۰ ولت متناوب شهری را به ولتاژ تثبیت شده مستقیم تبدیل کند. منابع تغذیه بی کیفیت با خروجی های پرنوسان، عامل اصلی سوختن مقاومت ها و چیپ ها هستند. در پروژه های حرفه ای باید توان مصرفی هر متر ریسه را در طول کل ضرب و با احتساب ۲۰ تا ۲۵ درصد حاشیه اطمینان ، ظرفیت مبدل را تعیین کرد.

برای انتخاب ترانس های صنعتی، فوق باریک و بدون فن، مطالعه ویژگی های پاور سوئیچینگ باکیفیت به مجریان امکان می دهد تا متناسب با محیط پروژه، ایمن ترین مدل را برگزینند.

بخش پنجم: شاخص های کیفی پیش از خرید نهایی

برای اینکه خرید شما از نظر اقتصادی توجیه پذیر باشد، بررسی چک لیست زیر الزامی است:

• شاخص بازنمود رنگ (CRI / Ra): هرچه این عدد به ۱۰۰ نزدیک تر باشد، رنگ اشیاء زیر نور طبیعی تر دیده می شود. برای محیط کار و خانه، CRI بالاتر از ۸۵ توصیه می شود.

• درجه حفاظت فیزیکی (کد IP): برای فضاهای داخلی خشک، ریسه های بدون روکش با استاندارد IP20 به دلیل تبادل حرارتی بهتر اولویت دارند؛ اما در مناطق مرطوب، آشپزخانه یا استخرها، باید از مدل های سیلیکونی با رتبه IP65 تا IP68 استفاده شود.

• تراکم چیپ در متر: تراکم های ۶۰ تا ۱۲۰ برای نور مخفی دوربرد مناسبند، اما در لاین های نوری باریک، حداقل تراکم ۱۸۰ یا استفاده از مدل های COB الزامی است تا خط ممتد ایجاد شود.
